Profibus总线光纤中继器 Profibus总线光纤中继器

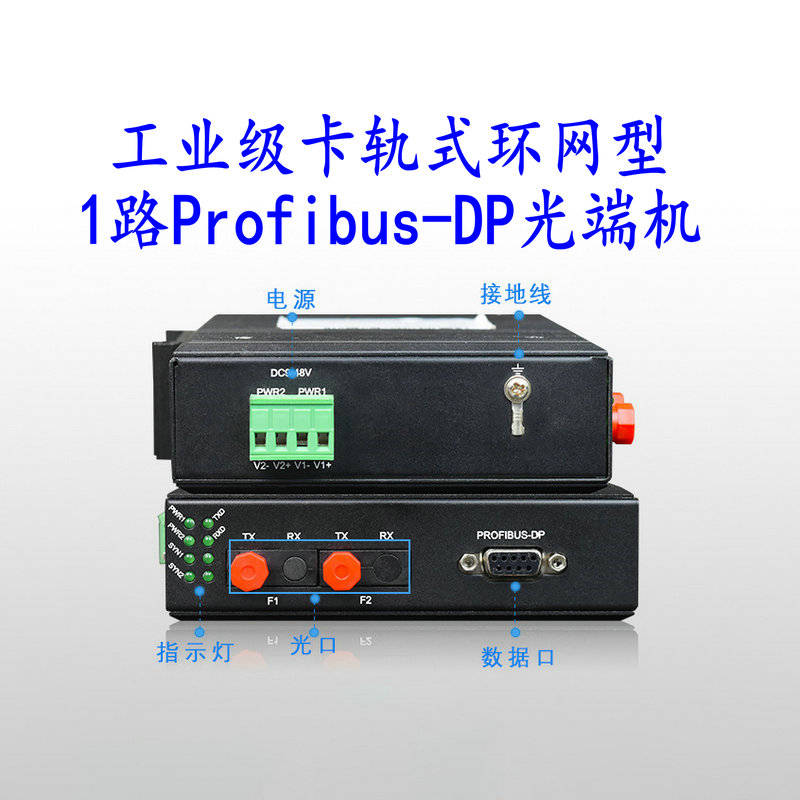

HY5700-751DP是一款工业级Profibus总线光纤中继器，产品符合Profibus协议，提供拨码开关自由选择Profibus的10种常用速率或速率自适应，单/双光口链网支持火币网pro。Profibus光纤中继器提供1个Profibus总线电接口和2个光纤接口灵活搭配方式，可根据项目实际需求灵活配置接口。Profibus转光纤系列采用双光口实现双纤环网冗余功能，当某处光纤故障时，系统会在20ms内重建网络链路，保障系统的正常通信，实现对信号传输的自愈保护功能，不需设置，快速完成网络的成环和解环功能，即插即用，不需配置，大程度的使用户安装和调试过程简单化。总线光纤转换器为工业设计，IP40防护等级，波浪纹铝制加强机壳，35mm导轨安装，DC（12~48V）宽电源输入，具备继电器告警输出，电源冗余和隔离保护等优点。-40~+85℃工作温度范围，能够满足各种工业的要求，提供便捷的光纤通讯解决方案。

总线数据接口

* 9针的Sub_D插孔连接器火币网pro，管脚定义符合Profibus的协议规范

* 符合Profibus总线标准

* 通信速率：（速率自适应火币网pro，建议由拨码开关设置成特定的通信速率）9.6Kbps、19.2 Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、6Mbps 、12Mbps

* 信号延时（电口）：≤11Bit

* 隔离电压1000V

* 终端电阻：本机内部不带终端电阻火币网pro，请按需要决定是否外接

光纤接口

* 光纤波长：多模850nm、1310nm；单模1310nm、1550nm

* 传输光纤：多模50/125um、62.5/125um、100/140um火币网pro，单模8.3/125um、9/125um、10/125um

* 传输距离：多模2km火币网pro，单模20km，远距离可选

展开全文

* 光纤接口类型：ST、SC、FC可选火币网pro，标配SC光接口

* 单纤波长：A型机输出波长为单模1310nm火币网pro，输入波长为1550nm；B型机输出波长为单模1550nm，输入波长为1310nm

* 光线路误码率：<10-9

* 信号延时（光口）：≤2.3us/节点

电源

* 隔离冗余12~48V DC电源火币网pro，典型工业标准电压DC 24V，功耗小于4W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）

继电器

* 继电器告警输出：光纤链路故障和总线数据接口故障告警输出

* 触点容量：1 A 24V DC火币网pro，工业端子接口

机械特性

* 尺寸（长×宽×高）：135mm×120mm×40mm

* 净重：800g

* 外壳：IP40防护等级火币网pro，铝合金全封密外壳

* 安装：35mm导轨式安装

工作环境

* 工作温度：-40℃~85℃

* 存储温度：-40℃~85℃

* 相对湿度：5%~95%（无凝露）

保修期

* 保修期：5年
